lundi 30 décembre 2013

Din Sync Out et problème de conception

Je viens de finir le code pour le Clock Out et le Din Sync Out.  D'ailleurs à ce sujet, il me semble que c'est vraiment le plus intéressant. Je pilote ainsi parfaitement ma TR606 (j'ai bataillé pour avoir la meilleure synchro) et ll113 reste bien le chef d'orchestre.

Il y a un problème de conception avec Q2 (Clock Out), Q3 et Q4 (Din Sync Out). Il faut ajouter une résistance de 51K ou 56K entre la base de ces transistors et le 5V (ou émetteur de ces transistors). La place sur le PCB étant limitée, j'ai préféré souder ces résistances directement sur les pattes des transistors.

Il va bientôt falloir que je revois les cartes IO tout de même.

Sinon, j'ai profité de ce week-end pour habiller ma Yocto avec la même technique que ll113.


dimanche 22 décembre 2013

Yocto, le clone de TR808

Quelques mots pour vous présenter le projet d'un camarade : Yocto. C'est un clone de TR808 qui respecte scrupuleusement le schéma original,  les composants sont choisis pour être au plus proche. Des générateurs de sons 100% analogiques donc ;)
J'ai le plaisir d'avoir une Yocto depuis plusieurs semaines. Je l'apprécie énormément et son entente avec ll113 via midi est complète.

Ci-dessous, je vous propose une démo (sans aucune prétention musicale ;)) , faite en une prise, afin de vous montrer les sons de cette BAR. Vous reconnaîtrez les fonctions Roll et Mute.


Yocto, ll113, Vermona Perfourmer et MicroBrute, tous étant liés/synchronisés par midi.


Plus d'infos sur Yocto ici :

Mise à jour du code (V 1.07)

Le code (V 1.07) et les librairies (V3.00) sont en ligne.

Une mise à jour importante. Elle corrige de nombreux 'oublis' des version précédentes et ajoute de nouvelles fonctionnalités.

Le Groove, accessible à partir de Main, réglable de 0 (inactif) à 9 (maximum) introduit des courbes d’accélération et ralentissement aléatoires dans le tempo. Ça ne fonctionne qu'avec l'horloge interne, c'est transmis à l'extérieur.

Dans les modes song, le nombre de répétition peut être sustain, portamento, et entrée clock. C'est à dire que le pattern se répète jusqu'à ce que l'événement intervienne : pédale de sustain, pédale de portamento ou trig sur l'entrée Clock. J'ai par exemple utilisé l'instrument et la sortie "trig 1" de Yocto pour avancer dans la song. Ca marche très bien. Avec la pédale de sustain, le pied devient une troisième main , c'est aussi bien pratique.

En mode step, on peut choisir le mode d'enregistrement par défaut : Relatif, dans ce cas, les pas sont enregistrés relativement au premier pas, la séquence est donc transposable immédiatement. Absolu, dans ce cas, les pas sont enregistrés avec la valeur de la note, la séquence est donc non transposable. Dans le menu, une fonction permet tout de même de transformer une séquence de relative vers absolu et vice versa.

Dans le LFO, une forme d'onde aléatoire a été mise en place. Dans ce cas le paramètre Freq. influe bien sur la "fréquence" de cette onde, mais ce ne sont pas des Hz ;)


mercredi 18 décembre 2013

Les dernières infos

Je vous confirme la disponibilité de quelques kits complets et PCB seuls. Les conditions d'achats n'ayant pas évolué, les prix sont donc inchangés (voir ici)

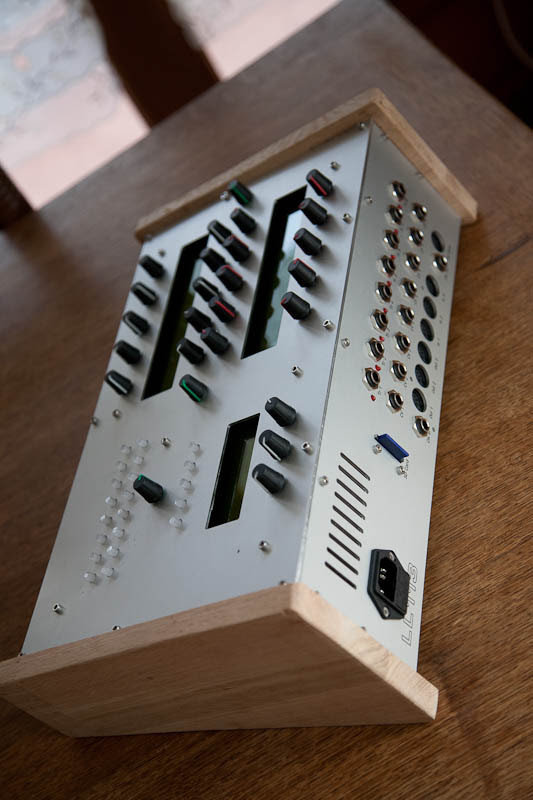

Ce week-end, mise en boite du dernier proto avec les façades de Selim. C'est un assemblage relativement simple, non ?



Sinon, le code évolue encore. Plusieurs corrections importantes dans le Step Sequencer et des évolutions ergonomiques. Je réfléchie aussi à une nouvelle fonctionnalité qui devrait intéresser les adeptes du modulaire : la troisième main et plus si nécessaire ;)



lundi 9 décembre 2013

Mise à jour du code (V 1.06)

Le code (V 1.06) et les librairies (V3.00) sont en ligne.

La gestion du Midi Realtime sortant est en place. Elle émet Start Stop et Clock. La deuxième page de Main permet de paramétrer les prises Midi qui diffuseront ces messages. La synchro a été bichonnée, j'espère qu'elle vous satisfera. J'ai fait de nombreux essais avec le Microbrute (un régal ce petit synthé...) et une superbe BAR dont je parlerai plus tard ;) C'est stable et performant.

Le Step Sequencer a encore évolué. La gestion des trigs associés est active. Vous pouvez ainsi très facilement concevoir les séquences les plus folles pour vos huit sorties triggers. La troisième ligne de chaque pas peut être affectée à la diffusion de, au choix : la vélocité, un midi Control Change ou d'une tension sur CV 1 à 8.

vendredi 29 novembre 2013

Quelques kits dispos fin décembre et deux nouveaux éditeurs

Bonjour à tous,
Une dizaine de kit devraient être disponibles fin décembre ainsi que des PCBs seuls.
MP si intéressé.

Une fois de plus, Fabcool nous livre deux éditeurs complets, cette fois pour le Virus B et l'A-Station de Novation. Merci ;)
Vous devez avoir fait la mise à jour de LL113 (1.05)  et de l'Editor (1.12) pour utiliser ces éditeurs.

vendredi 22 novembre 2013

Des façade en veux-tu en voilà...

Les façades arrivent ;) J'ai mis en ligne dans documents et assemblage les fichiers Front Panel ou SVG pour les différentes technologies. Vous pouvez modifier et faire fabriquer vos façades en ligne chez schaeffer-ag pour l'alu ou formulor.de pour le plexi le bois etc...
Pour l'alu, Reboot se propose de vous faire un superbe travail à un prix très raisonnable, une soixante d'euros pour la face avant + la face arrière en Alu 2mm. MP si vous êtes intéressé ;)

Alu 2mm, façade réalisée par Reboot

OU plastique, PMMA, opaque, transparent etc...sur Formulor.de


dimanche 17 novembre 2013

Deux nouveaux éditeurs ... géants

Fabcool nous livre deux éditeurs complets pour le Waldforf Blofeld et le Yamaha TG55.
22 pages pour le premier, 32 pages pour le second, tous les paramètres sous la main...
Merci ;)

Vous devez avoir fait la mise à jour de LL113 (1.05)  et de l'Editor (1.12) pour utiliser ces éditeurs.

jeudi 14 novembre 2013

Mise à jour du code et de l'éditeur

Le code (V 1.05) et l'éditeur (V1.12) sont en ligne. Les deux vont ensembles. Si vous aviez installé des synthés sur votre SD, il faudra recommencer avec le nouvel éditeur.
LL113 Editor permet maintenant de mieux gérer les valeurs symétriques et surtout de gérer les combinaisons de bits. Exemple, 3 bits définissent la forme d'onde et les deux suivants le mode de synchro. Vous pourrez définir deux potentiomètres indépendants qui enverront la combinaison de bits comme une unique valeur.

Au niveau de LL113, le Step Sequencer permet maintenant de définir la durée du pas. Par défaut, elles sont toutes à 1 (fonctionnement identiques à avant) .  Si vous réglez la durée à 4 par exemple, le pas durera 4 fois plus longtemps ;)


mercredi 6 novembre 2013

Kits épuisés, "sold out" temporaire...

A priori, les kits sont "sold out", épuisés.
Merci de m'adresser un mail ou un message ici si vous souhaitez disposer d'un kit. J'aimerai savoir assez rapidement quelle quantité je dois approvisionner sans prendre trop de risque ;)
Amicalement,
Laurent

mercredi 30 octobre 2013

Ça commence fort ;)

Les premiers LL113 se terminent et certains mettent d'entrée la barre très haut ;)
Ci-dessous la réalisation de Fabrice (Fabcool) , un desktop modulaire 3U. Fabrice a remplacé les prises IO fournies dans le Kit pour passer en 3.5 ainsi que les din midi pour un agencement et une fixation différents.
Clap,clap, clap ;)

Cliquez les images pour les voir en plus grand ;)
J'aime la sérigraphie autour de Page,Fonction et Encodeur !



dimanche 20 octobre 2013

Mise à jour du code et de la documentation sur l'assemblage

Le code (V 1.02) et la doc d'assemblage (nappes, réglages CV et Trig) ont été mis à jour.

Si en plus de vos qualités de constructeur, vous vous sentez l'âme de rédacteur, je suis preneur de vos talents, docs, procédures, exemples etc... qui pourra servir aux autres. Le guide de l'utilisateur n'avance pas beaucoup par exemple, j'ai un peu la flemme.... :D :D




mercredi 16 octobre 2013

LL113 et le DSI Tetra

L'éditeur LL113 pour Tetra est fonctionnel. L'édition de son sur cet excellent instrument devient vraiment simple.Quand en plus l'interface de LL113 permet de passer rapidement d'un synthé à l'autre (dans mon cas Marion MSR2 <-> DSI Tetra ) , là, j'ai trouvé l'outil très fonctionnel et carrément réjouissant ;)


vendredi 11 octobre 2013

Un problème sur la carte CV de LL113

Je pense avoir un peu m...é dans la conception de la carte CV du projet. Alerté par un échauffement anormal des TL074 ainsi que des efforts trop importants sur le 12V , le problème a été résolu avec l'aide de grenouilles savantes, merci à eux (voir Anafrog).


Plus d'info sur cette page. Pour ceux qui ont reçu le kit, je peux vous envoyer ces condensateurs par la poste (simple enveloppe) , je dois juste m'en procurer un petit stock.


jeudi 10 octobre 2013

Un Tetra de chez DSI pour LL113...

Un Tetra de chez Dave Smith Instrument va arriver, je vais m’empresser de développer un éditeur avec LL113 pour cette boite pleine de ressources. On verra bien si l'ergonomie en est améliorée.

lundi 7 octobre 2013

Champagne !

C'est parti pour de bon, vous commencez à recevoir vos kits. Super !!! Plus on est de fou... ;) J'ai (un peu) complété les pages LL113 quant à l'assemblage, le chargement du logiciel dans l'arduino ainsi que le résultat des quelques tests de cartes économiques compatibles Arduino DUE.
Si vous avez la plume facile, n'hésitez pas à rédiger/commenter vos assemblages, cela pourra rendre service à tous les nouveaux adeptes (ça fait un peu secte non ? :D). Je publierai avec plaisir vos documents et photos.

mercredi 25 septembre 2013

Début des "commandes"

Le kit de LL113 est validé. Tout fonctionne ;)  Le kit inclut tout à l'exclusion du boitier, de la façade, des boutons, du câble secteur (IEC), du poussoir de reset facultatif, du commutateur On/Off facultatif et de l'Arduino DUE. Vous pouvez acheter ce dernier chez Lextronic  ou @robose

Nous commençons à avoir des retours sur quelques Arduino DUE compatibles un peu moins cher.
La carte Freaduino DUE est validée. Mais j'ai déjà réussi à décoller le connecteur USB. Compatibilité technique parfaite pour LL113, compatibilité avec les brutes à vérifier ;)
Quant à la Sainsmart DUE, j'ai quelques problèmes de reconnaissance de la carte et de boot. Pour le moment, je ne recommande pas cette carte.

La connectique et l'alimentation ont un peu augmenté le coût du kit complet, il passe à 240 euros port et emballage inclus. Règlement possible par chèque, virement ou Paypal (pour ce dernier, ajoutez les frais).

Les premiers kit seront bientôt dispos (expédition possible dans 7-15 jours) et un autre lot suivra une dizaine de jour plus tard.

Pour toute commande, adressez-moi un message ;)

mercredi 18 septembre 2013

Premiers chiffrages

Premiers chiffrages taxes + port + emballage inclus, ils doivent être vérifiés mais les écarts devraient être faibles. Les kits sont complets avec PCB(s), bloc d'alim ou transfo torique, afficheurs LCD, connecteurs, embases, support CI  etc.. mais sans façade, ni boitier, ni boutons.   ;)

L'arduino DUE n'est pas compris. Vous pouvez l'acheter chez Lextronic  ou @robose qui les proposent à bon prix. Je vais bientôt tester des DUE compatibles à 25/30 euros.

Le Kit de base ( juste un midi In / Out )  = 160 € (port inclus)

Le Kit complet (8 CVs + 8 Trigs + 3 Midi In Out + Dyn 24 + Clock In )  = 240 € (port inclus)

Le Kit PCBs seuls = 48 € (port inclus)

Je pense valider les deux kits dans les 10 jours. Début des livraisons possible dans 15-20 jours je pense.  Je dois encore acheter des cartons, des bulles et quelques composants.
J'ai prévu une "marge" de 15 ou 20 euros sur les kits afin de ne pas y être trop de ma poche (incidents, proto, premiers PCBs etc...) J'espère que cela ne vous choque pas ;)

Pour toute "commande", adressez-moi un mail  : baloranfr@gmail.com

:sante:

lundi 16 septembre 2013

LL113, réception des PCBs et premier assemblage

PCBs reçus et premier assemblage. Yesssss, on branche, ca fonctionne !
Les premiers kits vont donc bientôt être disponibles.  J'indiquerai rapidement le premier chiffrage. N'hésitez pas à me contacter si vous êtes intéressés, je n'ai pas prévu un gros stock ;)


Vue de face, miam ;)
Les afficheurs sont sombres, car seulement alimentés par l'USB dans ce test du PCB.

Vue de dos avec l'Arduino DUE et les trois afficheurs

samedi 20 juillet 2013

Tout ça pour ça ;)

Pour une fois, un peu moins de technique ;) Ci-dessous, deux prises directes faites avec LL113 qui pilote les quatre canaux midi d'un Vermona PerFourMer ainsi que mon Yusynth en CV+Gate. J'utilise simultanément les trois séquenceurs et l'arpégiateur de LL113



Pour celui-ci, j'ajoute le Siel Opera 6 en "lead"


Le Vermona Perfourmer est à la maison depuis quelques jours : il sonne merveilleusement et s'intègre vraiment bien dans mon 'setup'. Quant à LL113, il me donne un vrai coup de main, je suis super content ;)

vendredi 19 juillet 2013

Le kit de LL113 se précise ;)

Le kit est bien avancé. Le PCB principal va ressembler à cela.

Cette conception permet d'avoir un kit très simple à assembler : pas de composant difficile, pas de cablage filaire. De même, nous diffuserons un kit de composants pour simplifier vos courses ;)

Le coût total PCB + composants + alimentation  ne devrait pas dépasser les 300 euros.

Si vous êtes intéressé, merci de me prévenir. Nous aimerions être une cinquantaine pour lancer la série.




jeudi 28 mars 2013

L'éditeur de synthétiseur pour LL113


LL113 intègre une fonction d'édition pour les synthétiseurs pauvres en commandes ;) Il suffit de créer une prise en charge dans le logiciel suivant puis d'exporter le résultat sur la carte SD pour que LL113 vous offre un accès aisé à votre synthé. Toutes les commandes midi sont acceptées (CC, NPRN, Sysex, conditions, LSB, MSB etc...) . Ce programme reprend le look et  l'ergonomie de LL113. Il est actif, il suffit de paramétrer un port midi out, vous pouvez ainsi tester  les commandes.


Ci-dessus un exemple de prise en charge simultanée du DSI Tétra et du Marion MSR2


L'interface du logiciel, il y a un air de famille non ?

Cliquez ce lien pour télécharger le programme : http://www.cjoint.com/LL113/LL113Setup.msi
(Edit : 16/10/13, nouvelle version v1.12)

Quelques infos en vrac :

- Le programme d'installation copie dans C:\Program Files (x86)\LL113Editor un fichier Marion MSR2.ll113 qui est un bon exemple.
- Pour accéder au menu, cliquez le bouton S5
- Pour changer de pages, utilisez SEL1. Un éditeur se compose d'autant de pages que vous le désirez. Ce paramètre se règle dans le menu Paramètre Synthétiseur...
- Pour choisir votre Midi Out et le canal Midi , le menu Réglage MIDI...
- Pour modifier le comportement d'un potentiomètres (P1 à P20 et Poussoirs 1 à 16) , bouton droit. Pour lui faire émettre du midi, action habituelle.
- Dans l'écran de réglage d'une commande, le dictionnaire permet de créer des listes de mots ou des séquences SysEx qui seront utilisés pour plusieurs commandes. Regardez l'exemple ;) Le potentiomètre de cet écran vous permet de simuler la sortie et l'affichage.
- Les suites de code midi se rentrent en hexa, vous pouvez insérer des variables :
(VA) = Valeur du potentiomètre.
(C1) = Valeur du paramètre 1.
(C2) = Valeur du paramètre 2
(CH) = Canal Midi -1 (menu MIDI)
(ID) = Identité du périphérique (menu MIDI)
- La ComboBox "presets" permet de remplir commande avec des exemples fonctionnels.

Le programme est livré avec la prise en charge des instruments suivants :
Roland JX8P
Siel DK700
Marion MSR2
Solton Project 100
Mutable Instrument Shruthi
Midi CC de 1 à 127
DSI Tetra

Les prises en charge suivantes sont aussi disponibles

Cette liste attend vos créations ;)

Pour installer un instrument dans LL113, chargez dans l'éditeur la prise en charge correspondante. Cliquez S5, sélectionnez Exporter sur carte, sélectionnez la carte SD de votre LL113 préalablement mise dans un lecteur de carte, le dossier de EDIT, puis entrez un nom sur 8 caractères maximum sans caractères spéciaux (espace, point etc...)

Si le nom commence par @, la prise en charge de ce synthé sera chargée automatiquement au démarrage de LL113. Ce dernier supporte 4 prises en charge simultanées.


Bon courage ;)

mardi 19 mars 2013

Et encore une nouvelle vidéo..


...pour vous présenter cette fois la gestion des horloges externes (midi et Trigger In), l'encodeur qui vient assister les potentiomètres et les 2 VCOs.





@+

lundi 25 février 2013

La version 5U de LL412 par MikZed53 ;)

J'ai le plaisir de vous présenter la version 5U de LL412, réalisée par Mik avec un afficheur 2x16. Un 2x20 conviendra aussi. Merci à lui pour sa patience, il m'a aidé à débugger le schéma publié. Un nouveau viendra rapidement ;)



LL113, une nouvelle vidéo...

...pour présenter le routage, le passage des midis aux CVs / Gates / Trig , l'intégration de contrôleurs spécifiques, faire le point sur quelques fonctions et aménagements, et présenter l'enregistreur.

@+

vendredi 15 février 2013

LL113, la boîte à tout faire...

Sous ce titre assez prétentieux ;)  je vais vous présenter mon dernier projet. C’est un peu une synthèse de plusieurs idées et besoins.



La suite ici
