mardi 11 novembre 2014

LL113, amélioration de l'initialisation.

Il arrive quelques fois que les cartes IO ne s'initialisent pas correctement. Vous êtes alors obligés de redémarrer ll113 ou d'effectuer un reset car CVs et Gates ne sont plus fonctionnels. En installant le correctif ci-dessous, le problème semble réglé. Ce simple circuit diffère le reset de la carte après la mise sous tension. Une résistance entre 51k et 68k fera l'affaire. Pour le condensateur électrochimique, un 22µf en 16v sera parfait. Si vous avez un 10µf sous la main, ca passera aussi ;)


samedi 1 novembre 2014

Un boitier pour ll113, êtes-vous intéressé ?

Aujourd'hui, un mini sondage pour m'aider à savoir si je me lance ou pas ;)

L'absence d'une solution de boîtier semble rédhibitoire pour les diy'ers et surtout les non diy'ers... Un boîtier est à l'étude pour ll113 : tôle pliée, flancs en hêtre, peinture époxyde et sérigraphie. Je publierai des photos dès que possible.

Autre avancée, un boitier me permettra de proposer rapidement et plus facilement des ll113 montés/réglés.

Bon, ça coûte quand même un bras surtout que je dois en faire mini 25...

Potentiellement, ça vous intéresserait un beau boitier à 100/130 euros ?
La disponibilité d'une autre version, juste la tôle et flancs, vous intéressait ?

Ce n'est pas rien, j'aimerais éviter de me ramasser sur ce coup ;)

Dans l'attente de vous lire, musicalement,

Laurent

jeudi 30 octobre 2014

LL113, version 2.50

L'arrivée d'une Vermona DRM MKIII m'a un peu poussé aux fesses, le mode TR de LL113 évolue : au menu, mute et roll . Un instrument peut être rollable classiquement ou rollable sur son pattern : dans ce cas, son pattern est exécuté depuis le début dès que vous appuyez sur la touche correspondant à l'instrument. Plutôt que de longues explications, une vidéo, qui je l'espère, vous apportera l'envie d'y plonger ;)




Installation rapide

C'est expérimental mais je vous propose une solution alternative pour la mise à jour de votre ll113 à partir d'un PC Windows. Cela vous permet d'éviter l'installation des sources, de l'environnement de développement etc...
1) Téléchargez ce fichier http://www.baloran.com/LL113/maj_ll113_v250.zip
2) Décompressez-le dans un dossier c:\bossa
3) Branchez l'arduino, si Windows réclame des drivers, ils sont dans C:\bossa\drivers
4) Dans le Panneau de configuration / Gestionnaire de périphérique / Ports (Com et LPT), notez le port de l'arduino :  COMx
5) Modifiez le fichier c:\bossa\Maj_LL113.bat , ligne 2, set Port=COM6 en remplacant COM6 par le port lu plus haut et enregistrez la modification.
6) Exécutez Maj_LL113.bat. Tapez une touche quand il vous le demande.

jeudi 4 septembre 2014

LL113, mise à jour 2.40

La mise à jour 2.40 est téléchargeable ici.

Elle intègre une nouveauté majeure.
  • Le step séquenceur devient polyphonique (5 notes maxi par pas).
La polyphonie ne peut être enregistrée qu'au jeu clavier. Plutôt que de longues explications, un exemple (Vermona Perfourmer MKII en mode polyphonique):


De 0s à 21s, j'enregistre les 24 pas :
- 8 pas monos, le pas avance à chaque fois que toutes les touches sont relâchées.
- 8 pas de deux notes que je peux enregistrer en accord où note par note mais liées...
- 8 pas de trois notes que je peux enregistrer en accord où note par note mais liées...

De 22s à la fin, lecture en continu : comme la séquence est en mode relatif, je teste la transposition au clavier, puis la lecture inverse et random,  la durée des notes, le swing, les bidouilles sur le mode polyphonique du Vermona Perfourmer MkII et la modulation aléatoire de la hauteur de note (et donc des accords) via un des LFOs de ll113. Rien de très musical, j'espère montrer l’intérêt de cette fonction.

Toutes les fonctions du step séquenceur restent actives

Installation rapide

C'est expérimental mais je vous propose une solution alternative pour la mise à jour de votre ll113 à partir d'un PC Windows. Cela vous permet d'éviter l'installation des sources, de l'environnement de développement etc...
1) Téléchargez ce fichier http://www.baloran.com/LL113/maj_ll113_v240.zip
2) Décompressez-le dans un dossier c:\bossa
3) Branchez l'arduino, si Windows réclame des drivers, ils sont dans C:\bossa\drivers
4) Dans le Panneau de configuration / Gestionnaire de périphérique / Ports (Com et LPT), notez le port de l'arduino :  COMx
5) Modifiez le fichier c:\bossa\Maj_LL113.bat , ligne 2, set Port=COM6 en remplacant COM6 par le port lu plus haut et enregistrez la modification.
6) Exécutez Maj_LL113.bat. Tapez une touche quand il vous le demande.

mercredi 30 juillet 2014

LL113, mise à jour 2.30

La mise à jour 2.30 est téléchargeable ici.

Elle intègre deux corrections importantes.
  • La sortie Clock fonctionne maintenant ;)
  • La modulation des notes (vélocité ou pitch) des séquenceurs/arpegiateur par les LFOs fonctionne beaucoup mieux ;)

Installation rapide

C'est expérimental mais je vous propose une solution alternative pour la mise à jour de votre ll113 à partir d'un PC Windows. Cela vous permet d'éviter l'installation des sources, de l'environnement de développement etc...

1) Téléchargez ce fichier http://www.baloran.com/LL113/maj_ll113_v240.zip
2) Décompressez-le dans un dossier c:\bossa
3) Branchez l'arduino, si Windows réclame des drivers, ils sont dans C:\bossa\drivers
4) Dans le Panneau de configuration / Gestionnaire de périphérique / Ports (Com et LPT), notez le port de l'arduino :  COMx
5) Modifiez le fichier c:\bossa\Maj_LL113.bat , ligne 2, set Port=COM6 en remplacant COM6 par le port lu plus haut et enregistrez la modification.
6) Exécutez Maj_LL113.bat. Tapez une touche quand il vous le demande.

mardi 29 juillet 2014

Toujours The River ;)

Raaalala, j'aimerais tellement emmener The River sur les terres du CS... Il y a encore du boulot mais le son me plait quand même beaucoup :D :D

The River + 2 x D1500 Yamaha + Roland SRV 2000.


Test de la possibilité d'approcher le "lead" de Blade Runner de Vangelis, ce n'est pas encore ça, mais les clochettes, elles, sont chouettes non ? :D



Ambiance sucrée pour ce petit test d'intégration de The River avec mon Solton Project 100 et son sublime chorus. C'est confirmé, j’intégrerai bien un tri-chorus du même type sur The River.


samedi 19 juillet 2014

The River multivoies

The River avance. Le logiciel de pilotage des voies analogiques commence vraiment à être au point. Je me suis un peu battu avec une chronologie coriace et récalcitrante, mais en simplifiant le code, tout va mieux, les fausses bonnes idées peuvent faire perdre un temps...

Aujourd'hui, petite séquence pilotée par ll113 avec quatre voies distinctes, le tout en une prise (vous l'auriez deviné :D) Les quatre voies semblent parfaitement indépendantes et le flux midi correctement lu. Je "tweak" un peu chacune pour tester cette indépendance et la réponse du midi. La version définitive de la carte numérique sera quatre fois plus puissance que l'actuelle, les choix semblent validés, tout comme la carte voie.
J'ai donc très bon espoir d'aller au bout de mon projet, yeesssss !!!!



mardi 8 juillet 2014

The River, suite des travaux

Des rubans pour The River




L'avantage d'un ruban, c'est la détection d'appui. On peut passer d'une valeur à l'autre sans revenir à la position de repos ou les valeur intermédiaires.

La FM du VCF

The River permet maintenant d'utiliser l'oscillateur 2 comme source de modulation de fréquence du VCF.

Les premières secondes sont sans FM, puis je tourne progressivement le dosage de la FM dans le filtre. Ensuite je joue avec les "semi tons" de OSC2 et les Octaves des deux oscillateurs. En fonction de l'accord des deux oscillateurs, peuvent naître des fréquences très graves...



Quelques autres domaines de la FM sur le VCF. J'aime bien. Certains évoquent des formants, je suis bien d'accord ;)



samedi 7 juin 2014

The River ... déjà exploitable

Le projet avance bien, le panneau est fonctionnel. J'ai mis en place la logique de la gestion des voies / canaux à laquelle je tenais et ... le résultat me convient bien ;)  je vais donc pouvoir rapidement dessiner le PCB da la façade, concevoir la carte numérique définitive, mais le proto est tout à fait exploitable pour un River de 4 voies.

Pour les courageux, l'objectif de cette vidéo est de vous montrer The River en action et les principes ergonomiques de la bête. Le son est capté de ma Webcam, elle même fixée sur mon front par un bandeau...Donc rien à voir avec le le son du The River dans de bonnes conditions ;)





vendredi 30 mai 2014

The River (un peu plus musical...)

Cette fois ci, une peu de "musique" avec une tentative de reprise du superbe Flower's Love de Joël Fajerman.
Ce n'est pas en place, il y a quelques pains mais je trouve le son vraiment intéressant : The River s'en sort pas mal dans ce terrain.



lundi 26 mai 2014

The River (suite)

Trois sons comparés du Moog The Source et du River. Nous y sommes, non ?

Les trois voies sont stables, reproductibles, l'autotune fait correctement son boulot. Avce ll113, The River est déjà exploitable. Prochaines étapes, le proto façade, la carte CPU, la carte voie V3 ;)

jeudi 22 mai 2014

The River (suite)

Le projet avance, trois voies sont fonctionnelles. J'ai transporté le chantier dans mon home studio afin de travailler au mieux les réglages, le son, le logiciel etc...C'est l'étagère du bas, vous l'aurez deviné ;)


L'Autotune fonctionne, les trois voies sont correctement accordées. Le Glide est préservé...



Plus calme...


J'ai dessiné une façade proto largement inspiré par son illustre parent ;)

Pour le moment la façade ressemble plutôt à cela ;)

lundi 21 avril 2014

LL113, mise à jour 2.20

La mise à jour 2.20 est téléchargeable ici.

Elle intègre quelques nouveautés importantes.
  • Pour chaque séquenceur dans Main vous pouvez choisir un retard en nombre de clocks qui sera appliqué quand vous appuyez sur le play dans l'écran Main. Pour régler le retard, activez le potentiomètre P2..P5 du séquenceur choisi, puis pressez l'encoder et sans le relâcher, tournez le potentiomètre. Vous réglez ainsi le retard, il est affiché à coté du mode d'horloge (Off, Regul, Swing ) , exemple : Swin+24 = horloge Swing, 24 clock (soit un beat) de retard.
  • Dans l'euclidien vous pouvez régler un décalage dans le motif.  Pour régler ce décalage, activez le potentiomètre "Divide" de la cellule euclidienne puis pressez l'encoder et sans le relâcher, tournez le potentiomètre. Le décalage est affiché à coté de divide, exemple : 4 + 2
  • Dans le Step, vous pouvez choisir le mode de lecture de la séquence : Normal, Reverse, Random.
    Très sympa comme fonction, particulièrement en Random avec des pas de 2 ou 3 beat...

Installation rapide

C'est expérimental mais je vous propose une solution alternative pour la mise à jour de votre ll113 à partir d'un PC Windows. Cela vous permet d'éviter l'installation des sources, de l'environnement de développement etc...

1) Téléchargez ce fichier http://www.baloran.com/LL113/maj_ll113_v220.zip
2) Décompressez-le dans un dossier c:\bossa
3) Branchez l'arduino, si Windows réclame des drivers, ils sont dans C:\bossa\drivers
4) Dans le Panneau de configuration / Gestionnaire de périphérique / Ports (Com et LPT), notez le port de l'arduino :  COMx
5) Modifiez le fichier c:\bossa\Maj_LL113.bat , ligne 2, set Port=COM6 en remplacant COM6 par le port lu plus haut et enregistrez la modification.
6) Exécutez Maj_LL113.bat. Tapez une touche quand il vous le demande.

samedi 19 avril 2014

LL113, mise à jour 2.10

La mise à jour 2.10 est téléchargeable ici.

Elle intègre quelques nouveautés importantes.
  • Groove disparaît mais Swing est optimisé.  les Swings 1> sont adaptés aux double-croches, les Swings 2> aux croches. mais dans la pratique les 2> sont aussi très chouettes sur des doubles...
  • Le séquenceur Step passe avant le séquenceur Euclidien.
  • La gestion des notes absolues/relatives change. Dans une sélection de notes, le push de l'encodeur permet de passer du mode relatif au mode absolu. Cela permet d'avoir un mode relatif bien plus performant et une sélection des notes absolues plus simple. J'attends votre avis avec impatience ;)
  • En mode Euclidien, le "pattern" est affiché sur les boutons lumineux. Dèq que vous changez la longueur ou le diviseur, vous voyez le résultat. Pratique aussi je trouve ;)
Plusieurs modifications importantes rendent vos sauvegarde précédente sur SD plus ou moins incompatibles.

Si vous avez des difficultés à mettre à jour vos Arduino, je peux vous le faire. Vous m'envoyez votre DUE avec une enveloppe Lettre Max pour le retour : la plus petit cartonnée va bien, elle est vraiment rigide. Vous écrivez votre adresse dessus, ainsi, je ne perds pas de temps à faire des colis et à les expédier ;)

Installation rapide

C'est expérimental mais je vous propose une solution alternative pour la mise à jour de votre ll113 à partir d'un PC Windows. Cela vous permet d'éviter l'installation des sources, de l'environnement de développement etc...

1) Téléchargez ce fichier http://www.baloran.com/LL113/maj_ll113_v210.zip
2) Décompressez-le dans un dossier c:\bossa
3) Branchez l'arduino, si Windows réclame des drivers, ils sont dans C:\bossa\drivers
4) Dans le Panneau de configuration / Gestionnaire de périphérique / Ports (Com et LPT), notez le port de l'arduino :  COMx
5) Modifiez le fichier c:\bossa\Maj_LL113.bat , ligne 2, set Port=COM6 en remplacant COM6 par le port lu plus haut et enregistrez la modification.
6) Exécutez Maj_LL113.bat. Tapez une touche quand il vous le demande.

dimanche 30 mars 2014

The River (suite)

L'heure de vérité ;) Comparaison de The River avec le Moog The Source sur le patch 1. Le Son de The River est pollué par une diaphonie, le carré de l'OSC2 passe trop près de l'échelle du filtre....

Très content, question son, j'y suis quasiment. Reste à peaufiner le prochain PCB ;)

vendredi 28 mars 2014

The River (suite)

Deuxième cri, c'est déjà mieux, il se rapproche bougrement de son modèle ;)


C'est déjà un mono 100% midi quasiment au point, c'est une étape ;)

mercredi 26 mars 2014

The River (ou la multiplication des Sources)

Dernièrement, un Moog The Source a rejoint mon petit home studio : gros, gros coup de foudre. Un peu de maintenance et la consultation de son schéma m'ont propulsé dans ce nouveau projet. The Moog Source a un schéma conçu dès l'origine pour sa commande numérique, les composants sont théoriquement trouvables, et pour les récalcitrants aux appros raisonnables (comme le E402, dual FET plus rare que l'Alginate de potassium), je compte bien sur mon proto pour valider une alternative fiable et économique.

 L'objectif est donc de créer 8 cartes identiques piloté par un CPU. The Source ne brille pas par les possibilités de routage des modulations, donc j'ai quelque peu modifié le schéma. Je garde le lfo analogique par voie (miam, 8 lfo pas obligatoirement synchro...) et j'ajoute un LFO numérique commun pour un canal + S&H + delay + Aftertouch + Velocité etc... Les deux LFO peuvent être dosé pour les VCOs et VCFs. J'ajoute le PWM sur le du LFO analogique sur l'onde carré. Je rend commun le noise à toutes voies, mais mixage individuelle pour chaque canal. J'ajoute un feeback sur le VCF et e réglage fin du suivi clavier sur le filtre.

Ci-dessous,un vague projet de façade mais qui sera plus parlant que mes bavardages.



Et le schéma (alpha...) d'une carte voie proto.
Schéma Proto The River

Une architecture ergonomique permet de gérer l'affectation des voies. Il y a 8 canaux et 8 voies. Chaque voie peut être affecté à un canal. Si plusieurs voies sont affectées sur un canal j'en déduis un mode polyphonique pour ces voies. On peut donc en quelques secondes créer un canal polyphonique 6 voies + 2 canaux monos , ou canaux 8 monos, ou un canal poly 4 voies + canal unisson 4 voies etc...Chaque voie dispose d'un panoramique. Le panneau sera toujours actif sur le canal /voie sélectionné. Les paths indépendants pourront être chargés dans chaque canal /voie. Le glide est mal placé sur la façade car il sera bien indépendant pour chaque canal /voie.

Pour le premier, par commodité, je prévois une version expandeur large, afin de pouvoir facilement la transposer dans une ébénisterie avec clavier. Je réfléchis aussi à l'ajout d'un ruban ou zone tactile qui pourrait être affecté à la moette de modulation ou aftertouch. Quelques réflexions pour élargir le domaine sonore de The River.

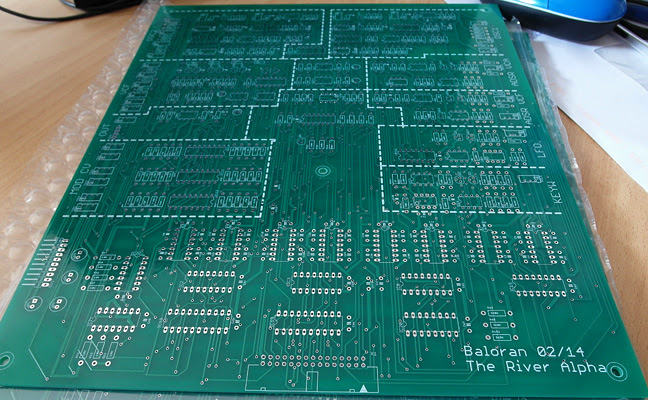

L'assemblage de la première carte a commencé ;)

Et elle a même commencé à chanter ... enfin presque :D :D



The River est piloté par ll113 pour le moment, ca marche bien ;)

dimanche 26 janvier 2014

Mise à jour 2.01

La version précédente aura été de courte durée ;)

La mise à jour 2.01 est téléchargeable ici.

En plus des nouveautés de la version 2.0, cette version ajoute et corrige les points suivants
  • Dans l'écran Main, pour chaque séquenceur vous pouvez choisir : Off, Regul, Swing
    Regul indique que vous utilisez l'horloge régulière.
    Swing  indique que vous utilisez l'horloge Swing/Groove.
    Dans le réglage des horloges, pour clock out vous pouvez aussi sélectionner  Regul ou Swing. Ce dernier indique que vous enverrez sur le midi clock et le Din Sync une horloge "swinguée".
  • Dans le séquenceur Pas à Pas, la durée de la note tient compte maintenant du nombre de Beat pendant lequel la note est jouée. En mettant la durée à 9 et le nb de beats du pas à 48 , la note est tenue quatre mesures pour un 4/4.  Bien pratique ;)

jeudi 23 janvier 2014

Mise à jour version 2.00

La mise à jour 2.00 est téléchargeable ici.

Elle intègre quelques nouveautés importantes et change les capacités de certains outils.

  • Le séquenceur pas à pas passe à 48 pas.
  • Le séquenceur TRxxx passe à 16 instruments.
  • Le séquenceur Euclidien passe à 32 pas
  • Groove et Swing sont implantés. C'est expérimental, seuls les midi clock out et dyn sync out sont affectés par ces deux paramètres. Il est quelque fois préférable d’arrêter et de relancer les séquenceurs après modifications des paramètres. Ultérieurement, vous pourrez choisir pour chaque outil si il utilise l'horloge "régulière" ou l'horloge swing/groove".
  • S5 plus une touche du clavier "pattern" agit comme un raccourci pour accéder aux outils.
    S5 + Touche 1 = écran Main, S5 + Touche 2 = séquenceur euclidien, etc...
  • Dans les destinations, CV Chan permet d'associer un CV + Gate à un canal midi entrant, c'est très pratique pour vos Daw : Canal 1 = CV1 + Gate 1, Canal 2 = CV2 + Gate 2 etc...

Plusieurs modifications importantes rendent vos sauvegarde précédente sur SD plus ou moins incompatibles.

De même, si vous chargez de gros éditeurs sur la SD, vous pouvez rencontrer un problème de stabilité lié à la mémoire. SI vous préférez revenir aux capacités de la version précédentes, mettez en commentaire la ligne #define _MAX_STEP_USAGE_ 1 dans llutil.h

Je dois vraiment attaquer le chantier du manuel, mode opératoire etc...Je ne suis vraiment pas contre un peu d'aide ;)
